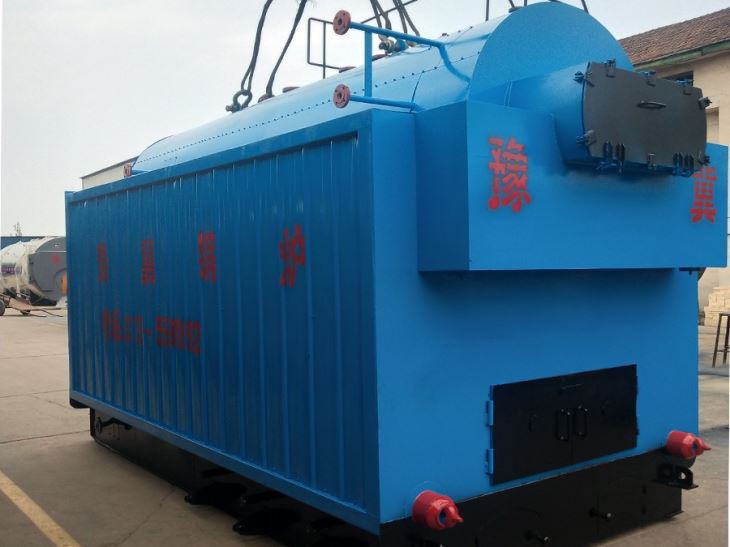

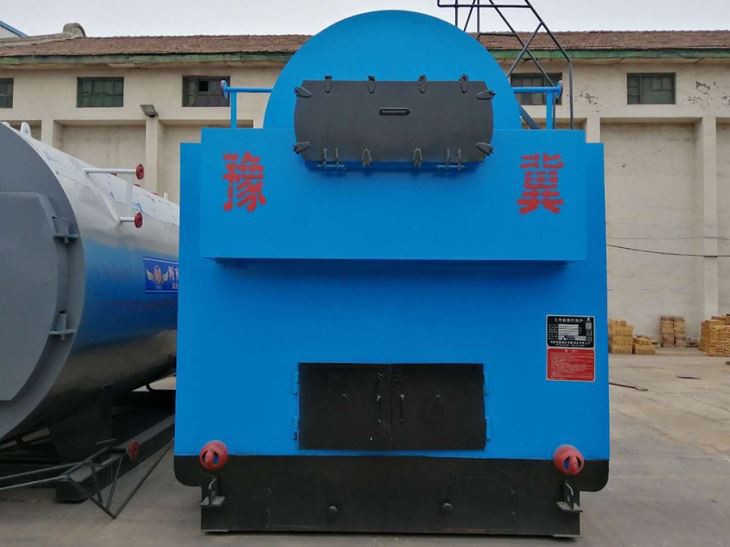

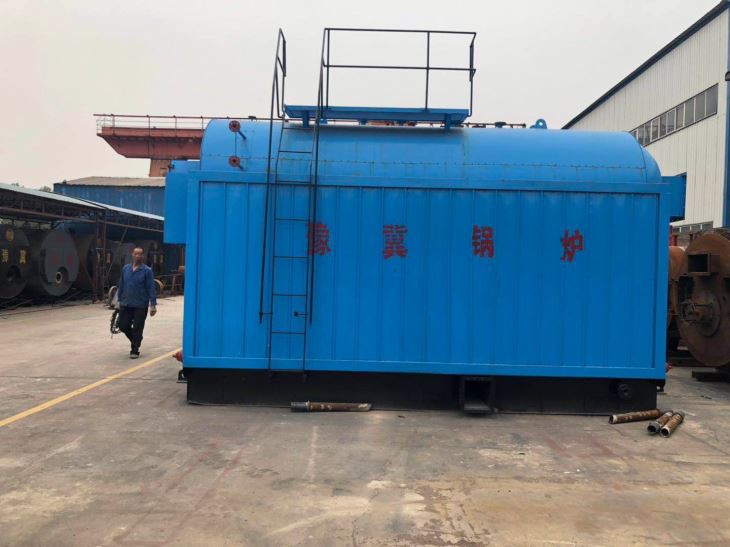

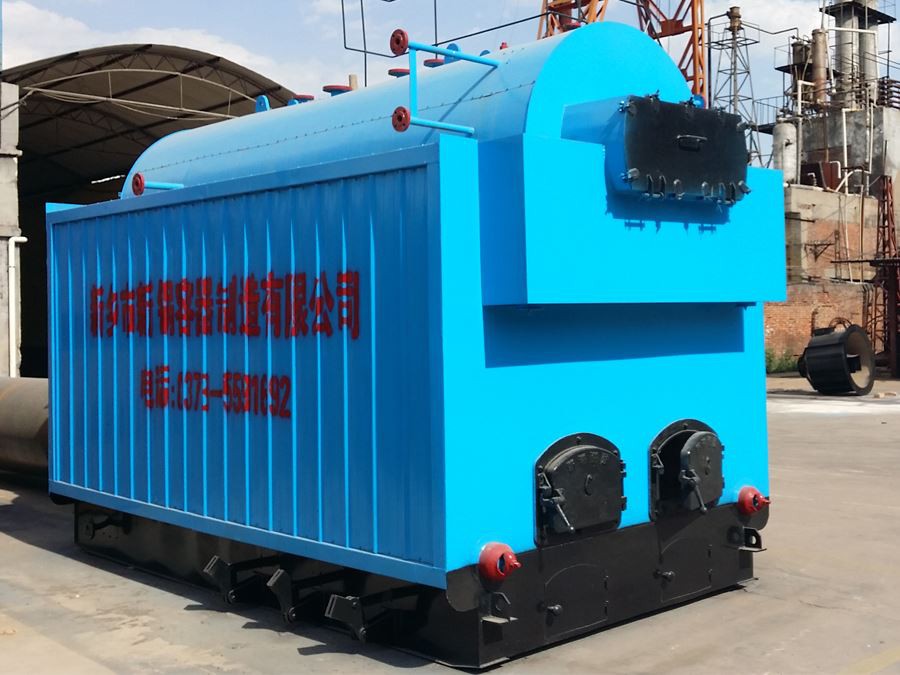

Caldeira de vapor de baixa pressão movente a carvão da caldeira de vapor da grelha de DZH

Modelo: DZH Series
Capacidade de vapor: 0.5T / H-20T / H
Pressão de vapor: 0.7Mpa-2.5Mpa (opcional conforme necessário)
Temperatura do vapor: 0 ℃ - 226 ℃
Combustível: Carvão, antracite, carvão betuminoso, linhite, etc.
Aplicação: Fábrica Química, fábrica farmacêutica, fábrica têxtil, fábrica de impressão e tingimento, fábrica de alimentos, fábrica de papel, fábrica de roupas, fábrica de fertilizantes, fábrica de ração, fábrica de borracha, fábrica de borracha, fábrica de lavagem, hospital, hotel, etc.

Introdução de Produto

Introdução

O forno a vapor a carvão é projetado com uma caldeira de cilindro único com tubo de incêndio e tubo de água. A caldeira a vapor de alta eficiência a carvão possui condução rápida de calor e aumento rápido da pressão do vapor. O equipamento de combustão é uma grade móvel. O método de entrega de combustível é manual ou mecânico. O material é queimado diretamente, o que é particularmente adaptável ao combustível. caldeiras a vapor de baixa pressão adotam a mais recente tecnologia da indústria, como chapas de tubo em arco e tubos de combustão rosqueados, o que efetivamente melhora a eficiência geral da caldeira e evita a ocorrência de falhas, como coque na grelha e vazamento de chapas de tubo.

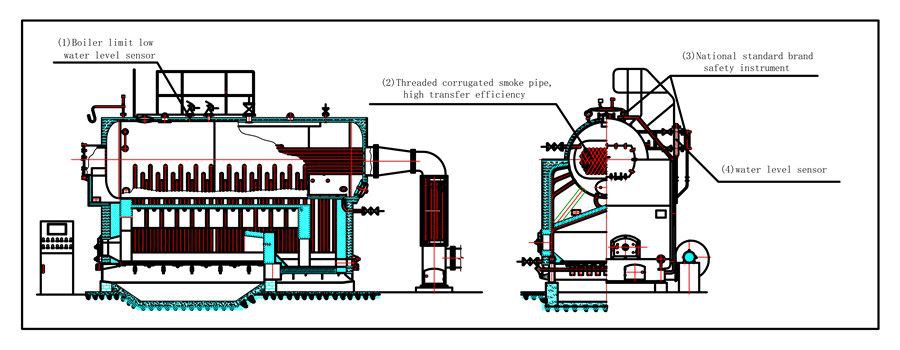

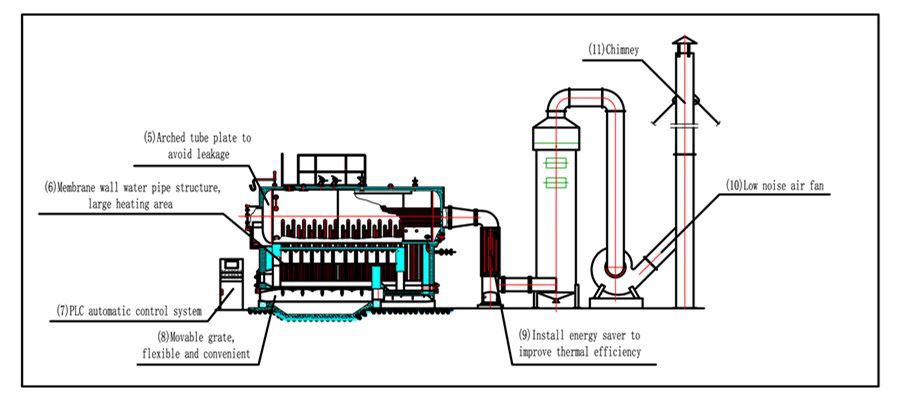

Desenho da estrutura do produto

Parâmetros

Modelo	Evaporação nominal capacidade (t / h)	Pressão nominal (MPa)	Temperatura do vapor (℃)	Eficiência térmica (%)	Consumo de combustível (kg / h)	Dimensão L×W×H (m)	Peso (t)
DZH 1-1.25-AII	1	1.25	194/204	≥83	176.6	4.3×1.9×2.9	13.6
DZH 2-1.25-AII	2	1.25	194/204	≥83	352.3	5.14×2.5×3.1	18
DZH 3-1.25 / 1.6-AII	3	1.25/1.6	194/204	≥83	522.5	5.63×2.7×3.3	23
DZH 4-1.25 / 1.6-AII	4	1.25/1.6	194/204	≥83	697	5.92×2.7×3.5	25.3
DZH 6-1.25 / 1.6-AII	6	1.25/1.6	194/204	≥83	1044	6.2×3.0×3.58	31
DZH 8-1.25 / 1.6-AII	8	1.25/1.6	194/204	≥83	1396	6.8×3.4×3.6	34
DZH 10-1.25 / 1.6-AII	10	1.25/1.6	194/204	≥83	1744	7.5×3.4×3.7	39

Vantagens do produto

1. Alta eficiência, baixo custo
(1) O projeto do corpo da caldeira possui tubo de água e tubo de incêndio, absorção rápida de calor, aumento rápido da pressão do vapor, alta eficiência térmica.
(2 arrangement O arranjo do tubo de água da parede da membrana aumenta a área de absorção de calor e melhora a eficiência térmica.
(3） O dispositivo de economia de energia é instalado na parte traseira para absorver totalmente o calor residual e economizar custos.
2. Design avançadoe desempenho estável
(1) O design da caldeira adota muitas tecnologias mais recentes da indústria, alto desempenho prático.
(2) A placa do tubo da caldeira adota um projeto de arco, que se expande elasticamente e contrai com expansão e contração térmica durante a operação, para evitar rachaduras na placa do tubo e vazamento de água.
(3) O projeto da grade móvel pode ser usado para controlar a combustão de biomassa de várias formas, que é flexível e controlável.
(4） O sistema de suprimento de ar adota a entrada de ar nos dois lados e a câmara de ar independente, que pode ajustar livremente o volume e a pressão do ar de acordo com o estado da combustão. O design do ar secundário do forno garante totalmente o conteúdo de oxigênio, melhora a eficiência da combustão e faz o combustível não coque.
3. Design avançadoe desempenho estável
(1) O design da caldeira adota muitas tecnologias mais recentes da indústria, alto desempenho prático.
(2) A placa do tubo da caldeira adota um projeto de arco, que se expande elasticamente e contrai com expansão e contração térmica durante a operação, para evitar rachaduras na placa do tubo e vazamento de água.
(3) O projeto da grade móvel pode ser usado para controlar a combustão de biomassa de várias formas, que é flexível e controlável.
4. Segurança especialProjeto
(1) O tambor da caldeira possui um dispositivo de segurança para detecção de nível baixo de água, com limite interno, que pode detectar diretamente o nível de água no forno e não ocorrerá nenhum acidente de falta de água.
(2) O corpo da caldeira adota o processo geral de tratamento térmico para eliminar o estresse do aço e operar com segurança.
5. Montagem rápidae transporte conveniente
A caldeira e a máquina auxiliar são estruturas montadas, o período de instalação é curto e a elevação e o transporte são convenientes.
